產品介紹:

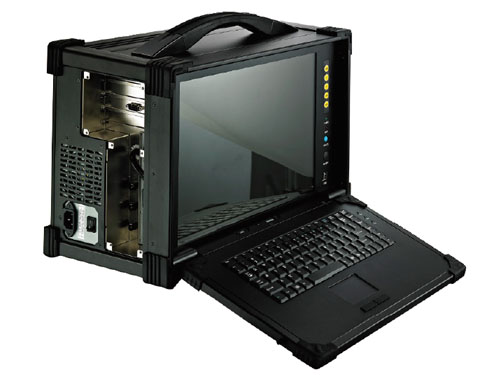

　　1553B總線分析儀，適用于1553B總線產品的開發、生產以及MIL-STD-1553A/B總線系統的測試、仿真和分析，協助用戶對1553B總線產品進行在線檢測。

性能指標:

　● 計算機部件：工業級便攜式計算機

　● 重量：不大于6Kg

　● 供電：28VDC或220V/50HzAC

　● 操作溫度：-10℃-+60℃

　● 存儲溫度：-20℃-+70℃

　● 相對濕度：70-90%RH不凝結

　● 2通道雙冗余1553A/B總線

　● 軟件設置BC、RT、BM任意一種模式

　● 支持MIL-STD-1553A/B全部消息格式

　● 采用雙路隔離變壓器實現雙冗余總線通信

　● 支持直接/變壓器耦合

　● 支持軟件查詢和硬件中斷的工作方式

　● 支持內部測試和外部測試

　● 支持自動重試

　● 消息間隔可設置

　● RT地址可軟件配置

　● 總線輸出電平0-20V內連續可調

　● 支持VTP功能，可注入MIL-STD-1553A/B協議規定的所有總線錯誤

　● 可實時監測總線信號波形

　● 內置高斯白噪聲發生器，可在總線上注入高斯白噪聲

　● 可同時存檔多通道總線負載（100%）

BC技術指標 :

　● 主幀和輔幀設置

　● 應超時間設置

　● 非循環消息動態加入發送列表

　● 單次發送方式

　● 中斷源可編程

　● 錯誤信息檢測：奇偶錯、幀錯誤、無響應和RT地址無效錯誤檢測

　● 可編程的自動重試

　● 觸發條件：軟件觸發和外部觸發

RT技術指標:

　● 最大可同時仿真31個RT

　● 數據和狀態運行時可編程

　● 中斷源可編程

　● 觸發條件：軟件觸發和外部觸發

BM技術指標:

　● 可以監視：

　● 時間戳

　● 錯誤狀態

　● 數據

　● 狀態

總線記錄儀:

　● 可編程的記錄條件和過濾條件

　● RT地址/子地址

　● 傳輸、接收、廣播模式、模式碼

　● 觸發條件：軟件觸發和外部觸發

　● 48-bits微秒級的時間戳，點擊系統集成與定制化了解更多測試儀器。
