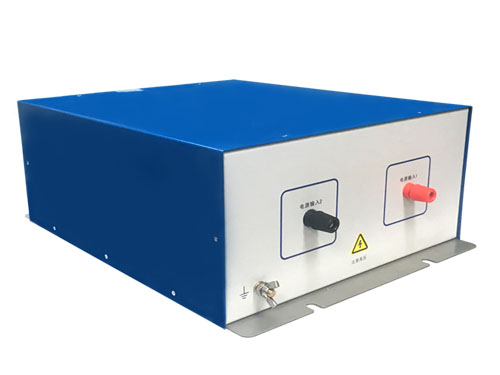

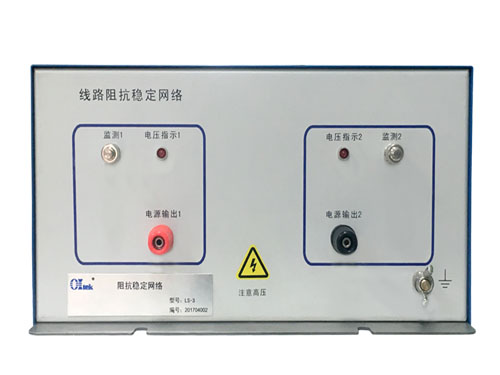

LS-3人工電源網絡
- LS-3人工電源網絡
- 概LS-3人工電源網絡能在射頻范圍內為受試設備端子與參考地之間提供一個穩定阻抗。性能符合GJB151b-2013標準要求。用于EMC傳導發射測試
- 人工電源網絡
概述：
LS-3人工電源網絡能在射頻范圍內為受試設備端子與參考地之間提供一個穩定阻抗。與此同時又將來自電網的無用信號與測量電路隔離開來，僅將受試設備的干擾電壓耦合到測量接收機的輸入端。設備是50Ω/50μH的人工電源網絡，用于10Khz～30Mhz頻率范圍內受試設備電源端子V型接法的騷擾電壓測試。性能符合GJB151b-2013標準要求。用于EMC傳導發射測試。
技術指標:
網絡型式： V型，單相，雙路，50Ω／50uH+5Ω
測量頻段：10kHz～30MHz
網絡阻抗： 50Ω，容差±20％
最大電源輸入：220VAC（50Hz）， DC 600V
最大連續電流： 50A
尺寸：360mm*360mm*180mm

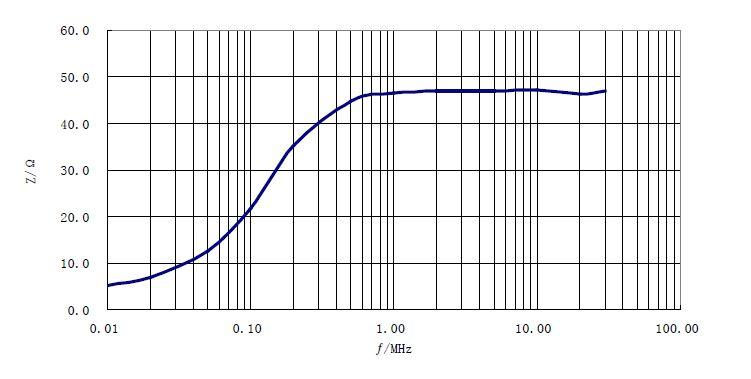

典型阻抗：

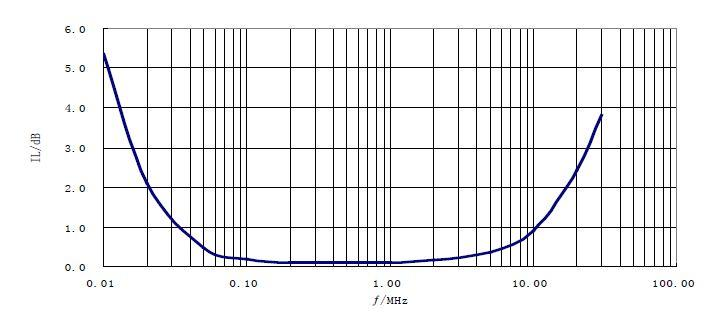

插入損耗：
